Ultra Librarianの部品データをCADLUS PCBに読み込む方法
「Ultra Librarian」とは
1,600万を超える検証済みのシンボル、フットプリント、3Dモデルを検索できるサイトです。
部品データをダウンロードして、読み込ませることで、部品作成の時間を短縮することが可能です。
ご使用にあたっての注意事項
１．ランド/パッド/穴/穴種/寸法/ピンアサインなどは部品メーカーのデータシートにて適正値をご確認ください。
２．レジスト適正値については製造工場へお問い合わせ下さい。
３．シルク線幅の適正値については製造工場へお問い合わせ下さい。
免責事項
免責事項
※Ultra Librarianのデータの利用に関して発生した不具合等につきまして、一切の責任を負うことはできません。ご理解ご了承の程よろしくお願いいたします。
部品作成の手間を減らす「Ultra Librarian」
「Ultra Librarian」内にある部品データをダウンロードし、
CADLUSにて読み込むことで、部品作成の手間を減らすことが可能です。
Ultra Librarianでは「型番」などから検索することができます。
https://www.ultralibrarian.com/
※データのダウンロードには、Ultra Librarianでアカウント登録が必要です。
Ultra Librarianでは「型番」などから検索することができます。
https://www.ultralibrarian.com/
※データのダウンロードには、Ultra Librarianでアカウント登録が必要です。
データのダウンロードと配置
部品データのダウンロード
ウルトラライブラリアンにアクセスし、部品データを検索して、Download Nowをクリック

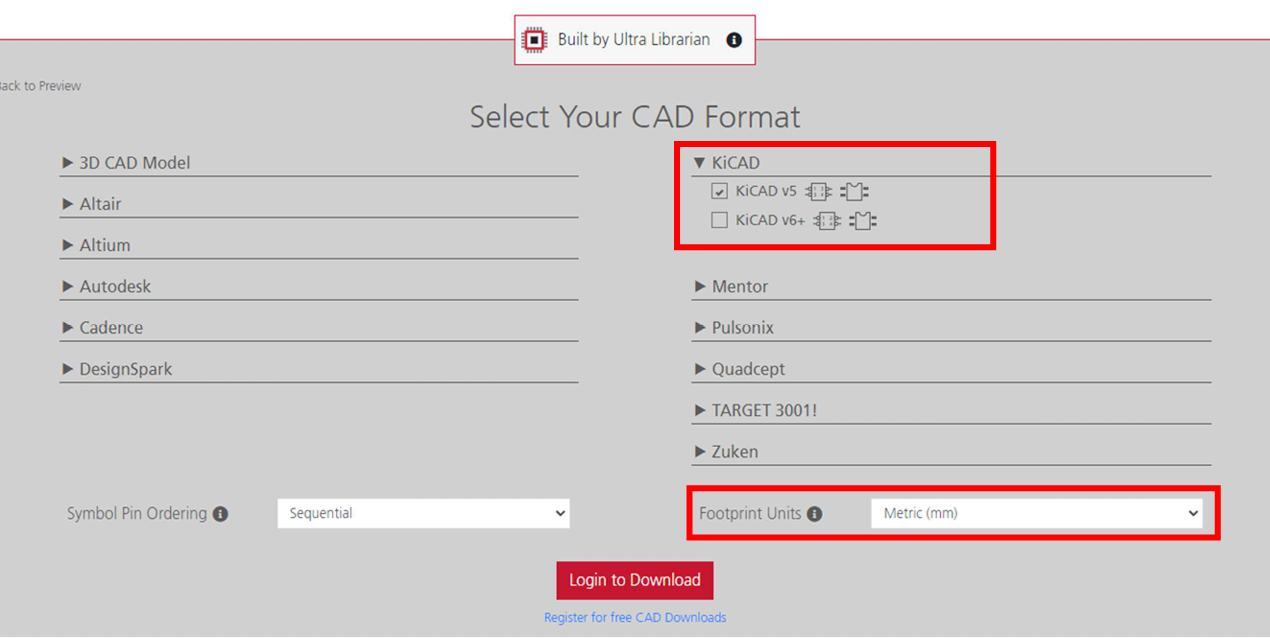

CAD Formatは、KiCAD v5を選択
Footprint UnitsをMetric(mm)を選択
※[Login to Donwload]になっている場合は、ウルトラライブラリアンにログインをしてください。

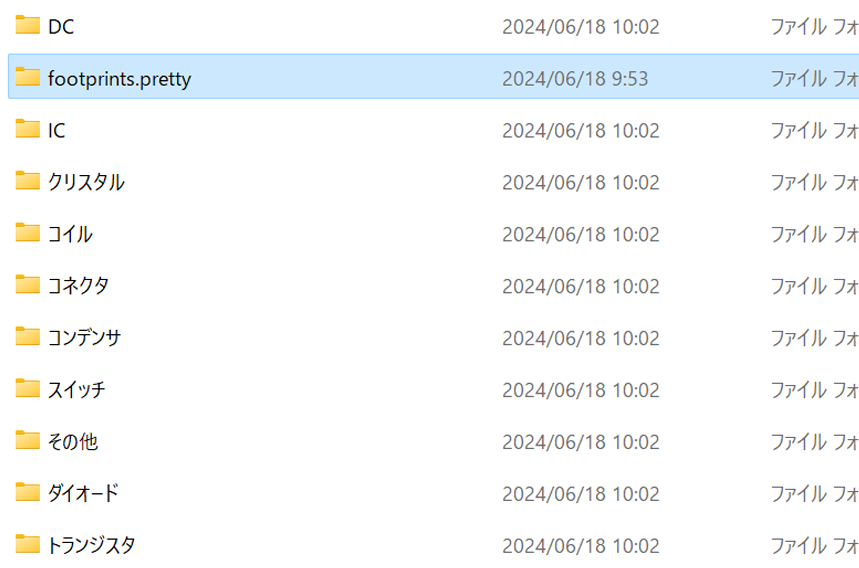

ダウンロードしたデータを解凍し、 解凍したフォルダからfootprints.prettyを、CADLUSのローカルフォルダにデータを保存
保存場所例
C:\Users\(ユーザー名など)\Documents\Nisoul\CADLUS PCB\PART
部品データの読み込みと配置（CADLUS）
CADLUSを起動。

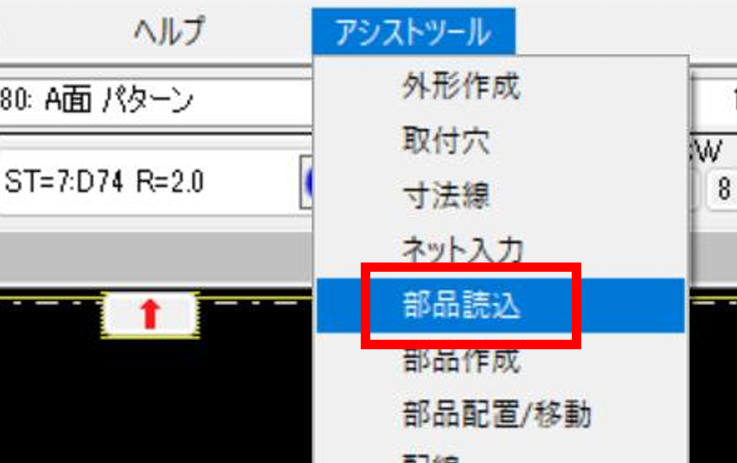

アシストツール ＞ 部品読込 を選択。

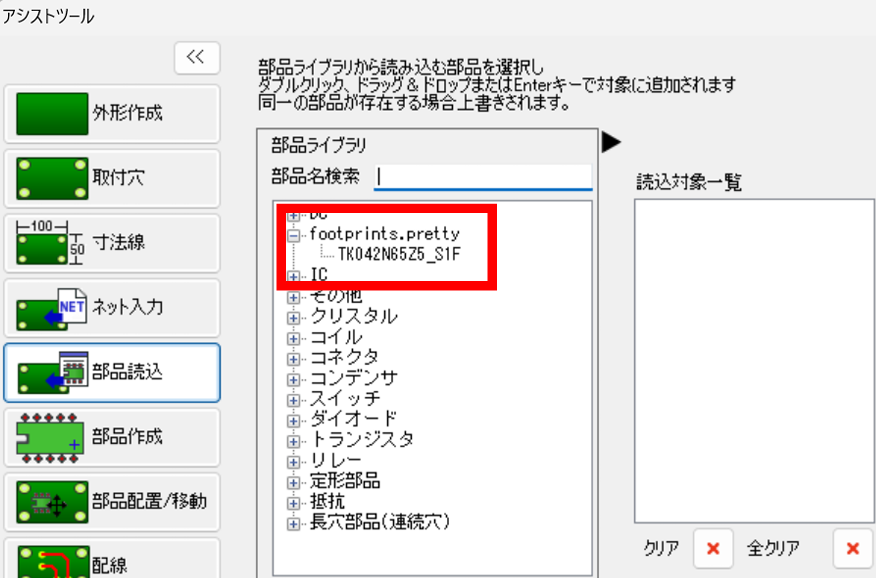

footprints.prettyをクリックし、先ほど保存した、読み込みたい部品をダブルクリック。
読込対象一覧の中に部品名を確認し、右下部品読込をクリック
読込対象一覧の中に部品名を確認し、右下部品読込をクリック
アシストツールから、部品配置／移動をクリック
マニュアルをクリックし、部品配置開始をクリック

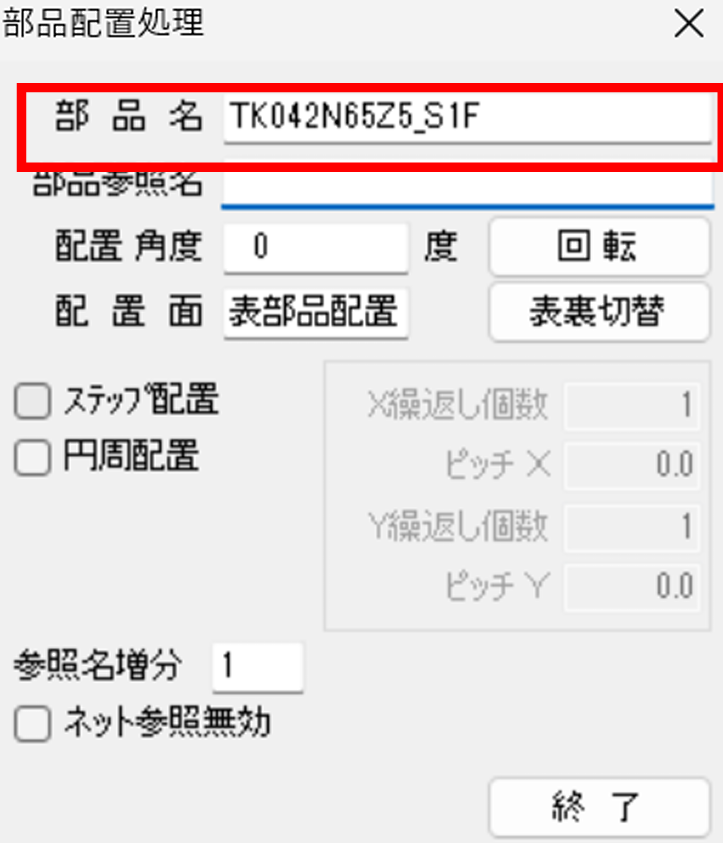

部品名の欄をクリックし、ダウンロードした部品名を選択
設計画面上にマウスを移動すると、部品が選択された状態となっているので、 配置したい場所にクリックして、部品配置完了
ウルトラライブラリアンにない部品の作成リクエストについては、以下のページでご案内しております。
